PPSU板材吸塑成型指南：耐高温与抗冲击的完美结合

在众多高性能热塑性塑料中，PPSU（聚苯砜）因其优异的耐高温、抗冲击、抗水解等综合性能，在吸塑成型工艺中占据了不可替代的地位。尤其适用于对制品性能要求极高的医疗、电子、电气及航空等行业。磊硕新材料专注于PPSU板材的研发与应用，本文将带您全面了解PPSU板材吸塑成型的工艺要点，实现耐高温与抗冲击的完美结合。

一、材料特性决定成型优势

PPSU的长期使用温度可达180℃以上，短期耐热达200℃，并具备优异的尺寸稳定性与耐化学腐蚀性。其高韧性材料结构使其即使在成型后的复杂结构中，也能保持良好的抗冲击性能，不易断裂或开裂。这些特性使其非常适合真空吸塑等热成型加工方式。

二、吸塑成型流程概述

1. 预干燥处理
   为防止吸湿导致成型缺陷，需对PPSU板材进行充分干燥，推荐在150℃热风环境中烘干4-6小时，将含水率控制在0.02%以下。

2. 加热软化
   板材需均匀加热至约210-240℃，可使用红外加热系统搭配热风循环，实现快速且均匀的软化状态。

3. 模具成型
   材料达到软化状态后应快速转移到模具区域并抽真空。高性能铝合金模具更适合PPSU的精密成型，表面应光滑并具备良好散热性能，以确保成型质量。

4. 冷却与脱模
   成型完成后应保压冷却，建议使用水冷模具缩短冷却时间，提高制品尺寸稳定性。脱模应缓慢均匀，防止翘曲或变形。

5. 后加工处理
   成型后的PPSU制品可通过CNC切割、抛光或激光修边等方式进一步提升外观与精度，满足不同工业领域的应用要求。

三、吸塑工艺技巧建议

• 板材厚度建议根据制品结构选择2-6mm不等；

• 模具应设计合理的通气孔，避免吸附不均；

• 对于深抽结构，可采用预吹气协助成型；

• 成型温度和真空控制需精确同步，提升制品一致性。

四、应用实例与方案支持

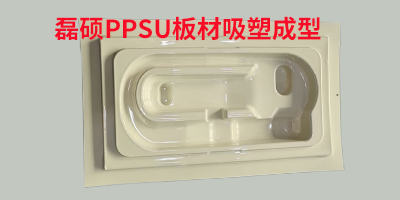

磊硕新材料的PPSU板材广泛用于医疗设备托盘、手术器械保护罩、电子仪器外壳等复杂结构件。产品通过SGS、RoHS等多项认证，性能稳定可靠。公司可根据客户需求提供吸塑加工建议、模具设计支持及定制规格服务，助力客户快速完成高质量项目交付。

结语：
PPSU板材吸塑成型不仅是一种加工方式，更是一种提升产品质量、拓展应用场景的关键手段。借助磊硕新材料在高性能塑料领域的丰富经验与专业服务，客户可在复杂加工任务中实现高效、高质的成型效果，为高端制造提供坚实支撑。欢迎咨询更多PPSU板材产品与工艺方案。
